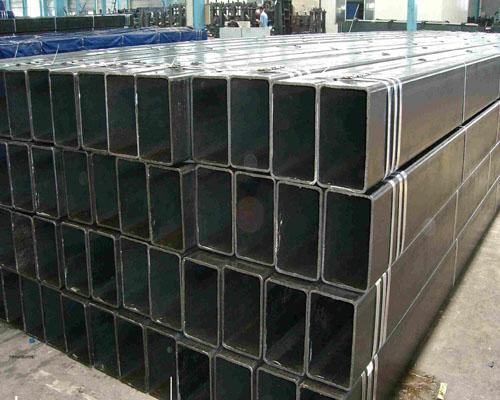

Q355B无缝矩形管圆角半径

　　Q355B无缝矩形管的圆角半径主要由生产工艺、壁厚及执行标准共同决定，以下从标准规范、生产实践、影响因素三个维度进行解析：

　　一、标准规范中的圆角半径要求

　　1. GB/T 3094-2000(冷拔异型钢管)

　　外圆角半径(R) 与壁厚(S)直接相关，具体规定如下：

　　当壁厚 S ≤6mm 时，R ≤2.0S;

　　当壁厚 6mm < S ≤10mm 时，R ≤2.5S;

　　当壁厚 S >10mm 时，R ≤3.0S。

　　示例：壁厚5mm的矩形管，外圆角半径最大为 2.0×5=10mm;壁厚12mm的矩形管，外圆角半径最大为 3.0×12=36mm。

　　2. 行业实践与企业标准

　　多数企业参考 GB/T 3094-2000 执行，但部分冷拔工艺生产的高精度矩形管可做到更小圆角半径。例如：

　　冷拔无缝矩形管：外圆角半径通常为 1.5~2.0倍壁厚，内圆角半径为 0.8~1.2倍壁厚;

　　热轧无缝矩形管：因工艺限制，圆角半径可能略大，一般为 2.0~3.0倍壁厚。

　　二、生产实践中的典型值

　　1. 常规壁厚范围

　　薄壁管(S ≤3mm)：外圆角半径 1.5~2.0S，例如壁厚2mm时R=3~4mm;

　　中厚壁管(3mm < S ≤10mm)：外圆角半径 2.0~2.5S，例如壁厚5mm时R=10~12.5mm;

　　厚壁管(S >10mm)：外圆角半径 2.5~3.0S，例如壁厚12mm时R=30~36mm。

　　2. 特殊需求与定制化

　　若需更小圆角(如R ≤1.0S)，需通过冷拔+校直工艺实现，但可能增加成本;

　　尖角矩形管(R ≤3mm)可通过特殊模具生产，适用于对外观要求严格的场景。

　　三、影响圆角半径的核心因素

　　1. 生产工艺

　　冷拔工艺：通过模具强制变形，可实现更小且更均匀的圆角半径;

　　热轧工艺：高温下材料流动性强，圆角半径相对较大;

　　焊接工艺：焊管的圆角半径受焊缝处理影响，可能略大于无缝管。

　　2. 材料强度

　　Q355B钢的屈服强度为 355MPa，强度较高，冷拔时需更大变形力，可能限制圆角半径的减小。

　　3. 尺寸精度要求

　　高精度矩形管(如汽车用管)通常要求圆角半径公差控制在 ±0.5mm 以内，需通过精密模具和在线检测实现。

　　四、实际应用建议

　　1. 设计选型

　　若需严格控制圆角半径，建议在设计图纸中明确标注 R=X×S 或具体数值(如R=10mm);

　　参考标准时，优先采用 GB/T 3094-2000，并在合同中注明“按冷拔工艺生产”以确保精度。

　　2. 采购注意事项

　　要求供应商提供 材质报告 和 几何尺寸检测报告，重点验证圆角半径是否符合要求;

　　对于厚壁管(S >10mm)，需确认是否采用热轧或冷拔工艺，避免因工艺差异导致半径超差。

　　3. 加工适配性

　　若需后续折弯或冲压，需预留足够的圆角半径以避免开裂，通常建议 R ≥2.0S;

　　焊接时，圆角半径过大可能增加焊缝填充量，需优化坡口设计。

　　五、示例计算

　　已知条件：Q355B无缝矩形管，边长100mm×50mm，壁厚6mm，冷拔工艺生产。

　　计算过程：

　　外圆角半径：1.5~2.0×6 = 9~12mm;

　　内圆角半径：0.8~1.2×6 = 4.8~7.2mm。

　　验证标准：符合GB/T 3094-2000中“6mm < S ≤10mm时R ≤2.5S(即R ≤15mm)”的要求。

　　总结

　　Q355B无缝矩形管的圆角半径主要取决于壁厚和工艺，标准范围为1.5~3.0倍壁厚，冷拔工艺通常取较小值，热轧工艺取较大值。在实际应用中，需结合设计需求、成本和加工适配性综合选择，并通过合同明确技术要求，以确保产品符合预期。
